Annexe - modélisation des ascenseurs

Il existe plusieurs manières de représenter les ascenseurs.

Prenons l'exemple suivant d'un ascenseur situé en voirie : il permet de rejoindre une passerelle qui enjambe des voies ferrées.

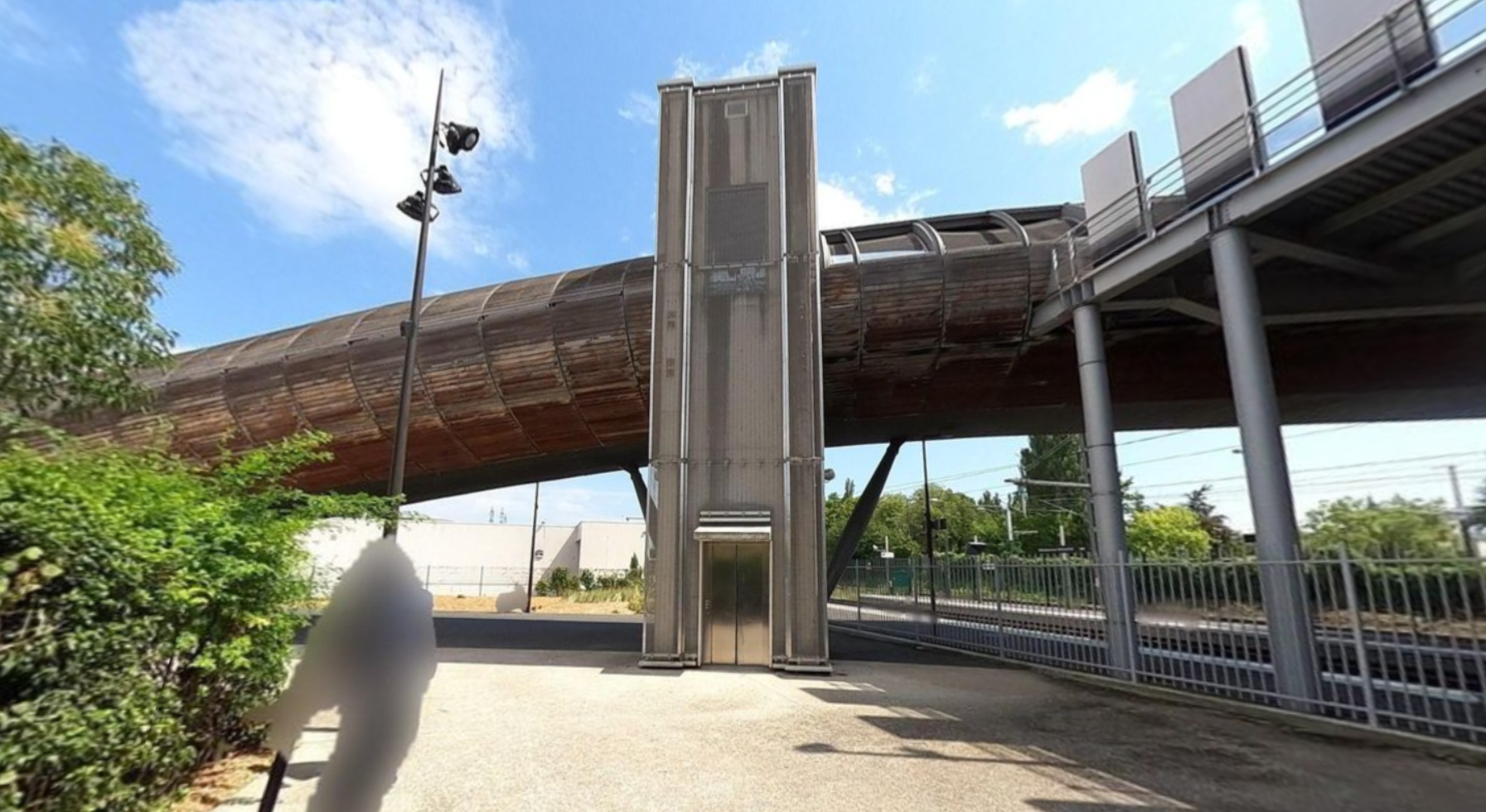

photo : on voit un ascenseur qui permet d'accéder à une passerelle qui passe par dessus des voies ferrées Crédits photos : nlehuby pour SNCF Transilien, CC-BY-SA 4.0

Modélisation standard CNIG

Il peut être modélisé de la manière suivante : l'ascenseur a une géométrie ponctuelle, et on le retrouve à l'intersection de deux tronçons de cheminement. C'est l'approche adoptée par le standard CNIG.

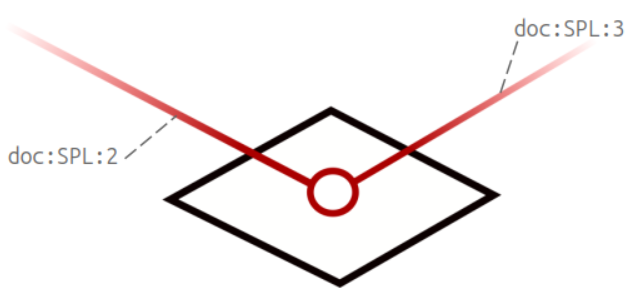

schéma : on voit le tronçon de cheminement correspondant au trottoir "en bas", le tronçon de cheminement correspondant au cheminement sur la passerelle, et l'ascenseur est un point à la jonction entre les deux

Cette modélisation est également possible avec NeTEx (mais n'est pas celle privilégie par les profils français et européens) : l'ascenseur y est alors un LiftEquipment, et on indiquera sa position au sein du SitePathLink/equipmentPlaces.

Les objets NeTex suivants seraient alors créés :

  • l'équipement de l'ascenseur :
<LiftEquipment id="doc:LiftEquipment:1" version="1">(...)</LiftEquipment>
  • le tronçon de cheminement du trottoir :
<SitePathLink id="doc:SPL:2" version="1">
        (...)
        <AccessFeatureType>pavement</AccessFeatureType>
        <equipmentPlaces>
            <EquipmentPlace id="doc:EquipmentPlace:1" version="any">
              <equipmentPositions>
                <EquipmentPosition id="doc:EquipmentPosition:1" version="any">
                  <EquipmentRef ref="doc:LiftEquipment:1" version="any"/>
                  <Location>
                    <Longitude>2.342343</Longitude>
                    <Latitude>48.960068</Latitude>
                  </Location>
                </EquipmentPosition>
              </equipmentPositions>
            </EquipmentPlace>
          </equipmentPlaces>
</SitePathLink>
  • le tronçon de cheminement de la passerelle :
<SitePathLink id="doc:SPL:3" version="1">
        (...)
        <AccessFeatureType>footpath</AccessFeatureType>
        <PassageType>overpass</PassageType>
        <equipmentPlaces>
                <EquipmentPlaceRef ref="ALM:EquipmentPlace:1"/>
          </equipmentPlaces>
</SitePathLink>

Modélisation profil France de NeTEx

NeTEx offre aussi une option plus complète de modélisation :

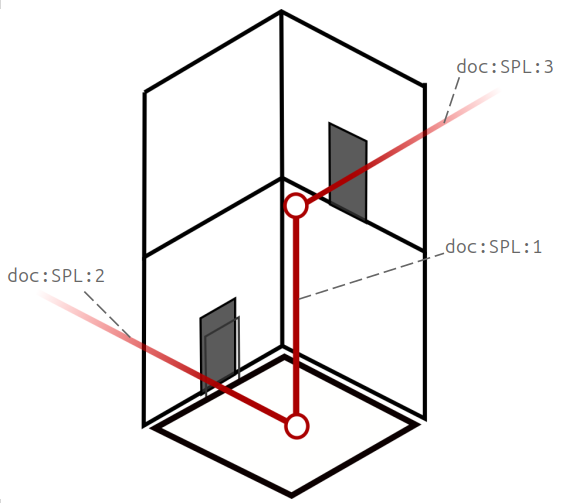

schéma : on voit l'ascenseur en 3D. En plus des deux tronçons de cheminements précédents, on a un tronçon de cheminement qui représente le déplacement vertical dans l'ascenseur

L'ascenseur est alors modélisé avec les deux objets suivants :

  • un LiftEquipment
  • un SitePathLink pour chaque niveau traversé. Il a une géométrie linéaire mais verticale (les coordonnées sont identiques, seule l'altitude change)

Voici le détail des objets créés dans ce cas :

  • l'équipement de l'ascenseur :
<LiftEquipment id="doc:LiftEquipment:1" version="1">(...)</LiftEquipment>
  • le tronçon de cheminement de l'ascenseur :
<SitePathLink id="doc:SPL:1" version="1">
        (...)
        <AccessFeatureType>lift</AccessFeatureType>
        <placeEquipments>
                <LiftEquipmentRef ref="doc:LiftEquipment:1"/>
        </placeEquipments>
</SitePathLink>

Remarque : si d'autres étages sont desservis, d'autres tronçons de cheminements avec AccessFeatureType=lift sont à prévoir.

  • le tronçon de cheminement du trottoir :
<SitePathLink id="doc:SPL:2" version="1">
        (...)
        <AccessFeatureType>pavement</AccessFeatureType>
</SitePathLink>
  • le tronçon de cheminement de la passerelle :
<SitePathLink id="doc:SPL:3" version="1">
        (...)
        <AccessFeatureType>footpath</AccessFeatureType>
        <PassageType>overpass</PassageType>
</SitePathLink>

Cette modélisation est celle préconisée par les profils français et européens, mais n'est pas possible dans le standard CNIG.
